Beskrivning

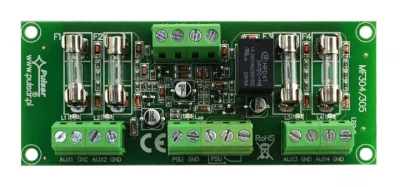

Säkringsmodul med 4 säkringar och felrelä

Den säkringsmodul med 4 separata 0.5Ah smältsäkringar är utformad för kraftfördelning i säkerhets- och brandsystem.

Den hanterar två strömingångar (IN1, IN2) och fördelar ström till fyra individuellt skyddade utgångar (AUX1-AUX4).

Utrustad med kortslutningsskydd, teknisk reläutgång och optisk indikation erbjuder modulen hög prestanda och säkerhet.

Funktioner

• Strömförsörjning: 20-30V DC.
• Utgångar: Fyra individuellt säkrade AUX-utgångar.
• Kortslutningsskydd: Smältsäkringar på 0.5Ah.
• Felindikation: Optiska LED-lampor och teknisk reläutgång för övervakning.
• Kompatibilitet: Utvecklad för EN54-4 RED POWER-serien men passar andra 24V-system.

Installation

1. Anslut strömförsörjningsingångar (IN1, IN2) till motsvarande utgångar.
2. Koppla reläutgången till det externa säkerhetssystemet för fjärrövervakning.
3. Kontrollera LED-lamporna för statusuppdatering.

Tekniska Specifikationer

• Matningsspänning: 20-30V DC
• Kortslutningsskydd: 4 x F 0.5Ah
• Optisk indikation: L1-L4 gröna LED-lampor
• Driftstemperatur: -10°C till +50°C
• Dimensioner: 110,5 x 45 x 32 mm

Denna tekniska lösning är optimal för att säkerställa stabilitet och säkerhet i larm- och brandsystem med minimal påverkan av miljöfaktorer.
